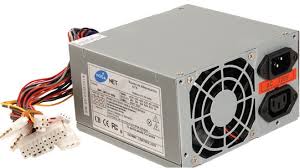

FUENTE DE ALIMENTACIÓN

podemos definir fuente de alimentación como aparato electrónico modificado de la electricidad que contiene la tensión alterna en una tensión continua



existen dos tipos

 - la fuente conmutada

- la fuente regulada

cada una con sus características , sus ventajas y desventajas se utilizan una de ellas de acuerdo al us final que van a tener

FUENTE CONVENCIONAL

TRANSFORMADOR DE ENTRADA

modifica los niveles de tensión alterna reduce la tensión red

RECTIFICADOR A DIODOS

le rectificador es el que se encarga de convertir la tensión alterna que sale del transformador en tensión continua para ellos se utilizan diodos  un diodo conduce cuando la tensión de su ánodo es mayor que la de su cátodo

es como un interruptor que se abre y cierra según la tensión de sus terminales

FILTRO

es un acumulador de energía cuando el computador esta apagado la energía la distribuye en los chip y cuando se prende se encarga

EL REGULADOR

un regulador o estabilizador es un circuito que se encarga de reducir el rizador y de proporcionar una tensión de salida de tensión exacta que queremos

LOS CABLES Y SUS VOLTAJES

 SUS DIFERENCIAS

AT	ATX
Esta fuente es la que se utilizaba antes	Esta fuente es la que se utiliza  actualmente
Tiene 12 pines	Tiene 20 pines
Sus  voltajes son de -12 hasta 5 voltios	Sus voltajes son de -12 hasta 3,3 voltios
Esta interruptor encendido y apagado al alimentador 220VAC	Esta se apaga automáticamente con el  software
esta tiene dos conectores esto hace que sea algo más difícil de conectar a la tarjeta madre	esta tiene un solo conector siendo así mas fácil de conectarse a la tarjeta madre

FUENTE CONMUTADA

Una fuente conmutada es un dispositivo eléctrico que transforma eléctrica mediante transición en conmutación Mientras que un regulador de tensión utiliza transistores polarizados en su región activa de amplificación, las fuentes conmutadas utilizan los mismos conmutáncion  activamente a altas frecuencias (20-100 Kilociclos típicamente) entre corte (abiertos) y saturación (Cerrados). La forma de onda cuadrada resultante es aplicada a transformadores con núcleo de ferrita (Los núcleos de hierro no son adecuados para estas altas frecuencias porque...) para obtener uno o varios voltajes de salida de corriente (CA) que luego son rectificados (Con diodos rápidos)y filtrados (Inductores y condensadores)para obtener los voltajes de salida de corriente continua  (CC). Las ventajas de este método incluyen menor tamaño y peso del núcleo, mayor eficiencia por lo tanto menor calentamiento. Las desventajas comparándolas con fuentes lineales es que son más complejas y generan ruido eléctrico de alta frecuencia que debe ser cuidadosamente minimizado para no causar interferencias a equipos próximos a estas fuentes.



FUENTE  LINEAL
